５９からのんびりと・・・: ICOM RAMユニット　データの保存と復元 (1)

古いICOM製の無線機には、CMOSRAMを使ったRAMユニットが載っています。
内蔵プロセッサーが起動するときに機種固有の初期値をRAMから読み込む仕様のようで、メモリーの内容もRAMに保存されています。
CMOSRAMなので記憶を保持する為に3Vのボタン電池を使っていますが、電池の容量が無くなったり、故障（半田クラックなど・・・）でRAMの内容が壊れたり消えたりすると・・・・
当然、無線機が動作しなくなります。

RAMユニットが載っている機種は、私の持っているIC-1271とか、その他IC-271/IC-371/IC-741/IC-750/R-71などが有ります。

そして、以前中古で入手したIC-1271が、まさしくこの現象で動作不良品でした。

ICOMが修理しなくなっていたので、当時作ったのがコレ
（N2CBUでネット検索して見つかる”RAM Module Programming Utility”）

PCのプリンタ・ポートに接続しDOSベースのプログラムで読み書き出来ます。
ロジックIC(CD4040)が1個と+5V三端子電源IC、シンプル
当時、長いピン端子を探して部品屋を何軒も回った記憶があります！

RAMユニットを載せた状態

当時は、これでRAMユニットの読み書きが出来ていたのですが・・・・・
（RAMユニットの半田クラック修理と、データ書き込みでIC-1271は復活！　
　書き込みデータは、正常なIC-1271からコピー）

ただし、
このプログラムは開発が古いせいか、ThinkPad 560X では正常に動作したのですが
ThinkPadより高速なデスクトップ機では正常動作しないクセが有りました。

何年ぶりかでコレを使ってみると
（そもそも最近のPCにはプリンタ・ポートが無い！のですが・・・・）
ThinkPad X40に拡張ベイを付ければプリンタ・ポートがあるので、コレで確認してみたら
やはり読み込みすら出来ず！　(Win7 32bit DOS窓・英語モード　<---- 今では死語？)
10年以上経ったThinkPad 560Xは、追加メモリとバッテリーが死亡し・・・・
ACアダプターでDOS又はWinMEしか動かず。。。いつまで持つか？

で、最近ネット検索していて見つけました！
（”IC750 RAMバックアップ”でググれば見つかります。）
PICを使ってICOM-RAMユニットを読み書きしている・・・・
PCに依存しない！　これは真似して作るしかない・・・・

もう滅多に使う事もないので、備忘録を兼ねて記録。。。。。

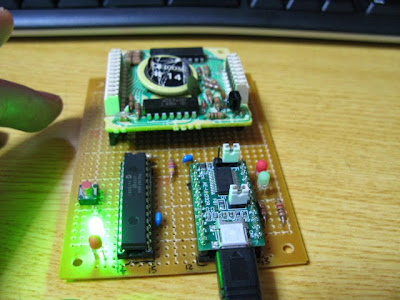

部品数は少ない
長いピン部分は、マルツの店頭で探したICソケットを改造しましたが、

秋月にある”連結ピンヘッダー”などが使えそう
